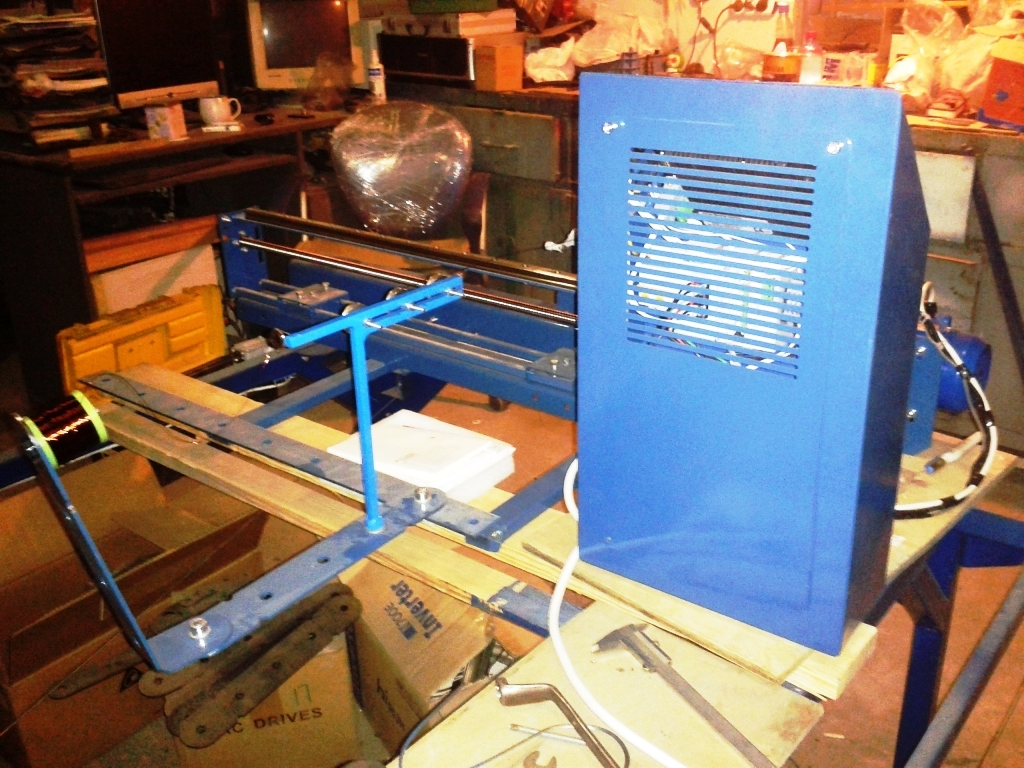

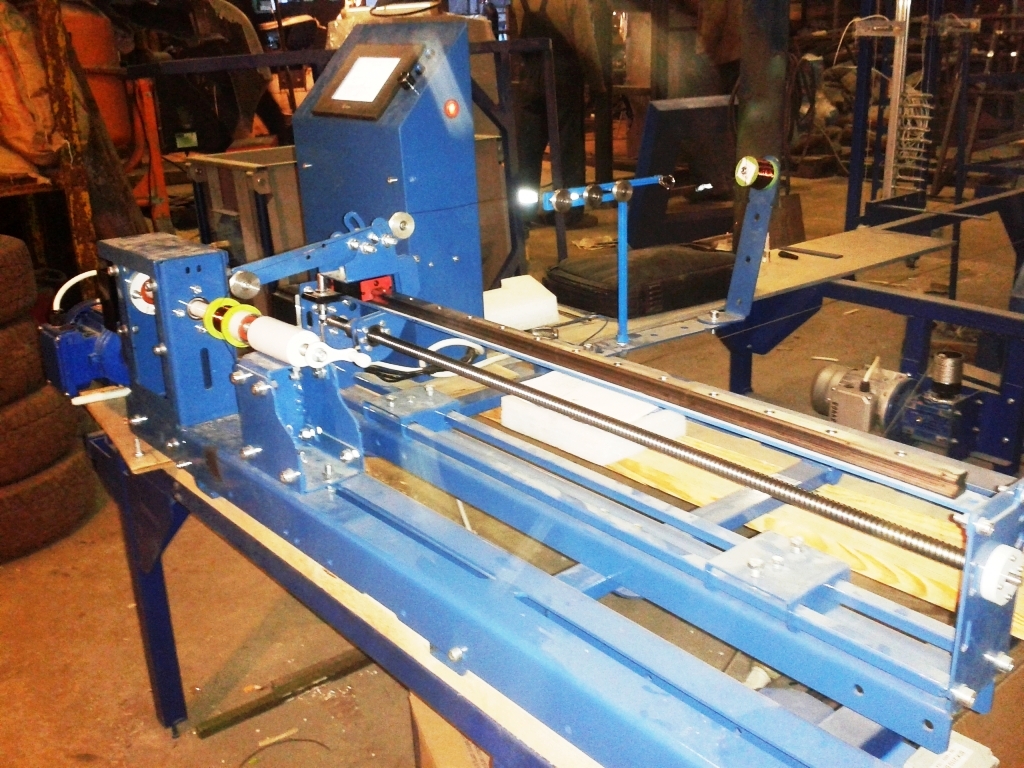

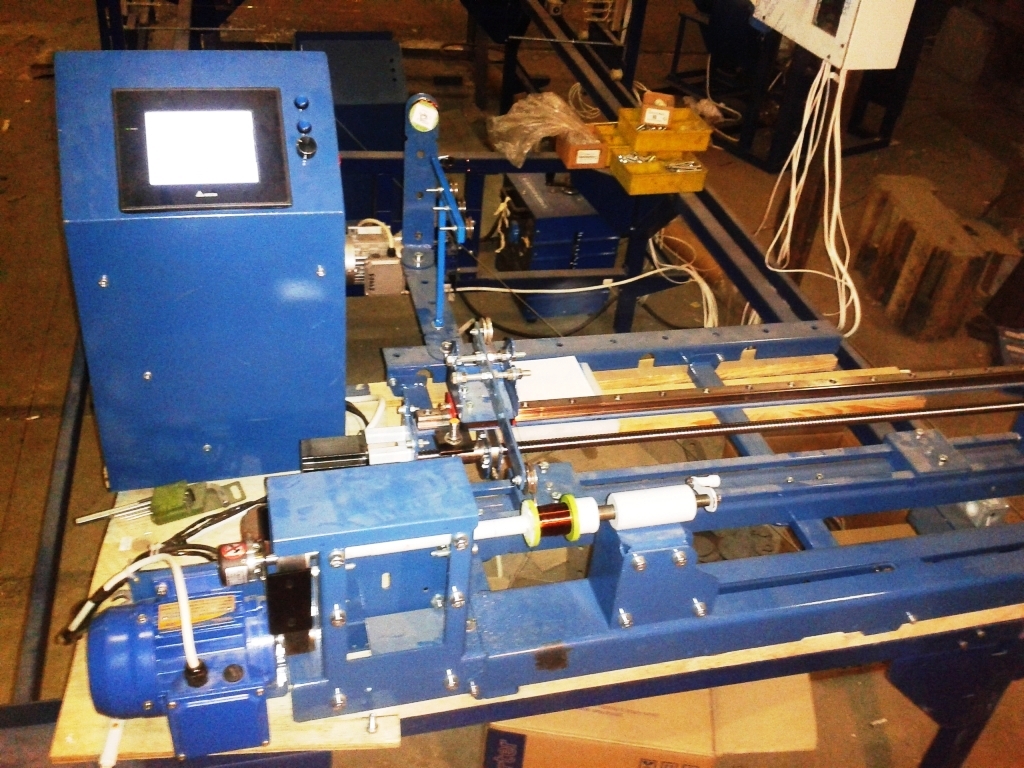

МАШИНА ДЛЯ НАМОТКИ ПРОВОЛОКИ МН-1,5 - 850

Предлагаемая машина предназначена для намотки проволоки или неметаллических материалов на оправки среднего диаметра и для намотки конструкций сложной конфигурации.

Легкий малогабаритный намоточный станок с низким энергопотреблением.

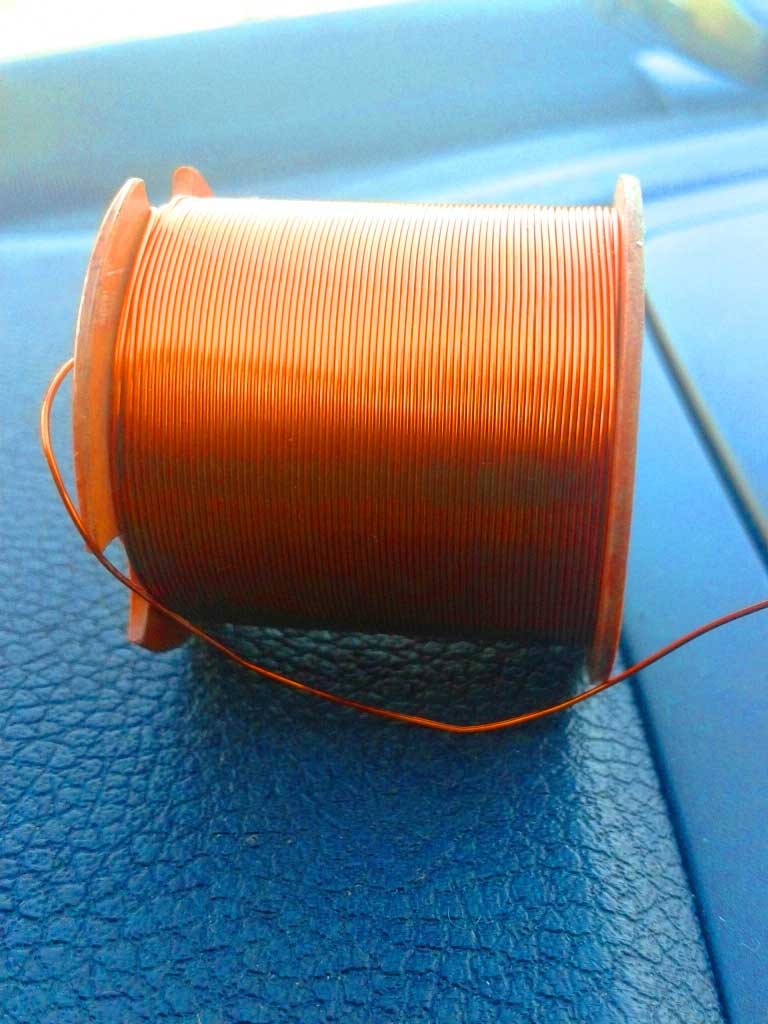

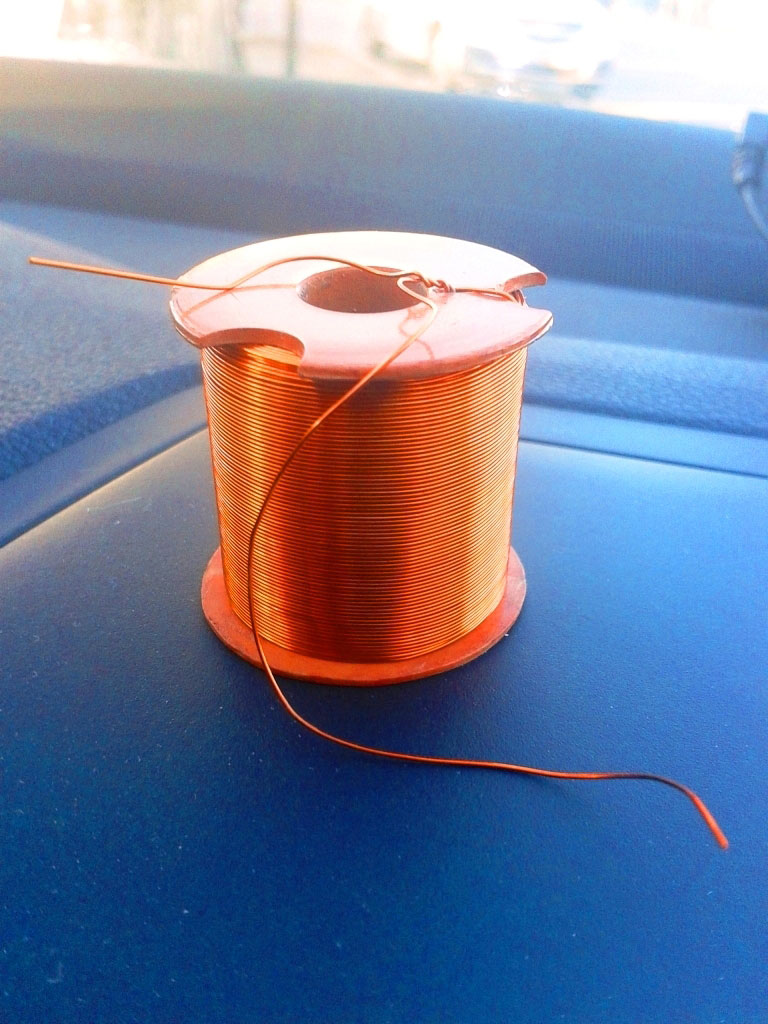

Применяется в производстве трансформаторов, для изготовления обмоток электромагнитов, для намотки дросселей.

Поддерживаются все 3 типа раскладки витков горизонтальной намотки: секционный, рядовый, ортоциклический.

Ширина раскладки - до 850 мм.

Кроме того, на данном станке возможна перемотка провода с катушек большого диаметра, намотка ниток и лески на катушки и бобины, намотка малогабаритных конструкций из композитных материалов.










Технические характеристики оборудования Толщина проволоки, мм

Толщина проволоки

0,05 – 1,5 мм

Макс. ширина намотки

850 мм

Макс. диаметр намотки

110 мм

Максимальная масса обмотки с оправкой

10 кг

Регулируемые обороты шпинделя

0 – 3000 об./мин

Счетчик числа витков

электронный

Задаваемое число витков намотки

От 1 до 100 000

Реверс направления движения раскладчика

ручной, программный

Режимы работы раскладчика

Рядовый, секционный, ортоциклический

Габаритные размеры,

В=700 мм, Н=650 мм, L=1400 мм

Масса

47 кг

Номинальная потребляемая мощность

250 Вт

Управление

автоматическое и ручное

Напряжение/частота питания

220 В / 50 Гц



Функции, выполняемые оператором

• заправка проволоки (провода) на каркас (оправку);

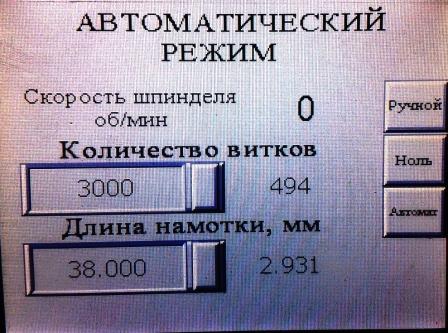

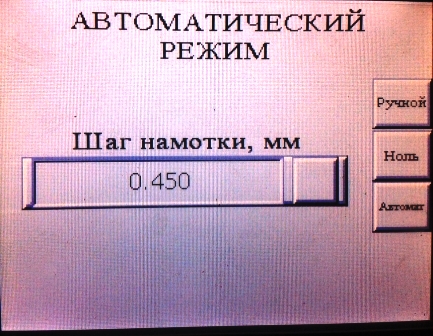

• установка параметров намотки: число витков намотки, скорость намотки, направление намотки, шаг раскладки, направление раскладки, режим раскладки;
• отрезание провода
• съем готового изделия с оправки.
ВИДЕО работа станка ДЛЯ НАМОТКИ ПРОВОЛОКИ МН-1,5 - 850

ВИДЕО работа станка горизонтальной намотки МН-1,5 - 850

ВИДЕО работа станка горизонтальной намотки МН-1,5 - 850
