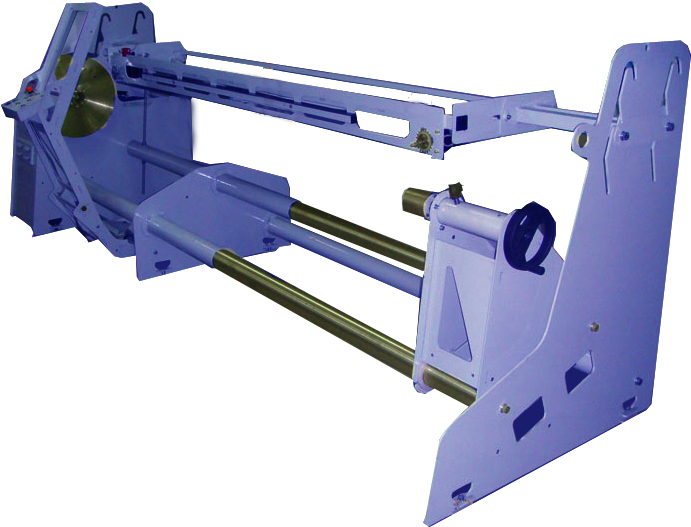

МАШИНА ДЛЯ СЕКЦИОННОЙ НАМОТКИ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ И ПРОВОДА НА ОПРАВКУ МО-3000

Данное оборудование предназначено для секционной намотки неметаллических материалов и провода на оправку.

Станок может быть успешно использован для намотки провода на дроссельные катушки, перемотки провода с больших катушек для последующей реализации, для намотки ниток, изготовления корпусных деталей методом филаментной намотки.

Обеспечивается 3 типа раскладки: ортоциклический, секционный и рядовый.

Эта машина обеспечивает высокую скорость намотки: до 350 оборотов в минуту.

Станок укомплектован электронным счетчиком витков, который позволяет настроить и точно поддерживать постоянный шаг раскладки, организовать автоматический останов по достижении заданного количества витков, автоматическое снижение скорости намотки в конце цикла намотки изделия и автоматически измененять по программе направление раскладки витков.

Благодаря увеличенной длине вала, станок эффективен при намотке канатов, кабелей, шланга, электрической изоляции.

Также, данная машина показала высокую эффективность при намотке ниток, намотке бобин шнура, шпагата.

Несомненным достоинством предлагаемого намоточного оборудования является низкий уровень шума и малое номинальное потребление электроэнергии: не более 5,5 кВт в час.




Технические характеристики оборудования Толщина волокон, мм

Толщина волокон, мм

0,1 … 3

Габариты изделия, мм



Длина заготовки, мм

300…3000

Max. наружный диаметр заготовки, мм

20 … 850

Обороты шпинделя, об./мин

10 … 350

Счетчик витков

Электронный

Задаваемое количество витков намотки

От 1 до 9 999

Реверс направления движения раскладчика:

по программе

Режимы работы раскладчика

По программе - рядовый, ортоциклический, секционный,

Габаритные размеры, мм

В=2100 Н=1750 L=3500

Масса оборудования, кг

740

Номинальная потребляемая мощность, кВт

5,5

Режим управления

Автоматический, ручной

Параметры электрической сети

380 В/ 50 Гц



Функции, выполняемые оператором

• установка каркаса (оправки) изделия;
• заправка стекловолокна, нити, провода и т.п. на каркас (оправку);
установка параметров намотки:
     номер секции,
     количество витков в секции,
     скорость намотки,
     количество витков в режиме пониженной скорости намотки, направление вращения вала,
     настройка размера шага раскладки,
     направление раскладки,
     тип раскладки: ортоциклическая или рядовая,
     установка расстояния между секциями,
     направление перехода,
     направление отсчета витков,
     порядок намотки секций;
• отрезание и фиксация материала.
