Станок предназначен для намотки проволоки и на катушки.
Также используется для намотки изоляции.

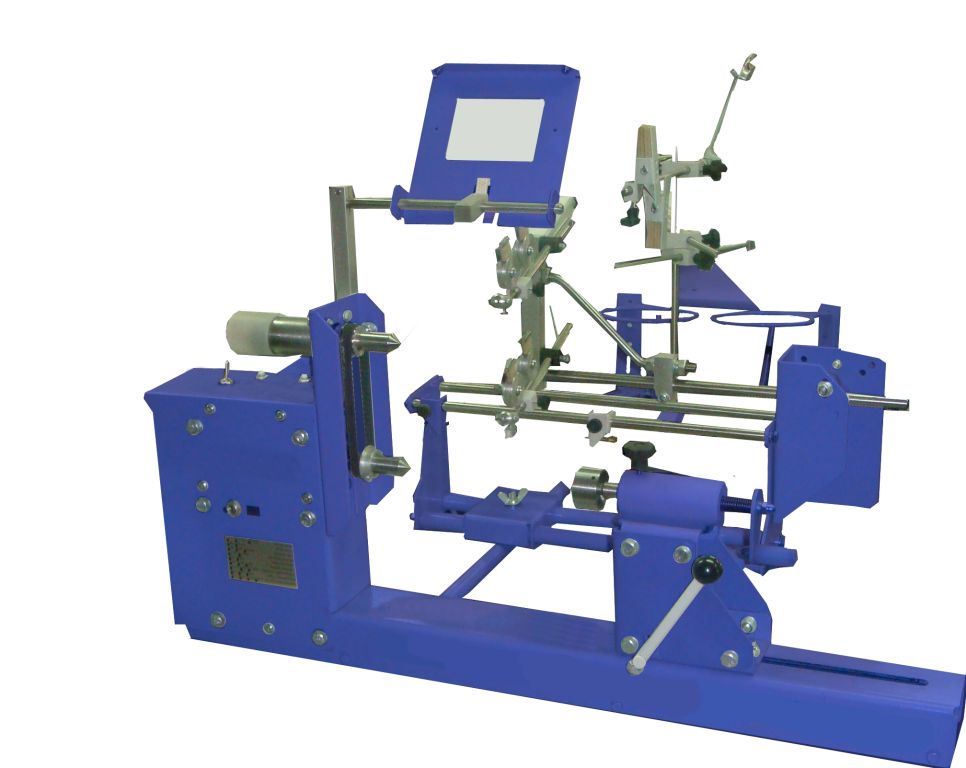

Малогабаритный намоточный станок. Используется при производстве трансформаторов, для намотки катушек индуктивности, при производстве электромагнитов.
Станок также может быть задействован для намотки провода на дроссельные катушки, перемотки провода
с больших катушек на меньшие для последующей реализации, для намотки ниток, изготовления корпусных деталей методом филаментной намотки.
Обеспечивается 3 типа раскладки: ортоциклический, секционный и рядовый.
Эта машина обеспечивает высокую скорость намотки: до 350 оборотов в минуту.
Станок укомплектован электронным счетчиком витков, который позволяет настроить и точно поддерживать постоянный шаг раскладки, организовать автоматический останов по достижении заданного количества витков, автоматическое снижение скорости намотки в конце цикла намотки изделия и автоматически измененять по программе направление раскладки витков.
Номинальное потребление электроэнергии: 1,1 кВт в час.
Технические характеристики оборудования
Толщина проволоки, мм
Толщина проволоки, мм
0,08 − 1,5
Максимальнаяширина
намотки, мм
300
Максимальнаядиаметр намотки,
мм
100
Максимальнаямасса
обмотки с оправкой, кг
10
Регулируемые обороты шпинделя, об./мин
1 − 3000
Счетчик числа витков
Электронный
Задаваемое число витков намотки
1 − 9999
Реверс направления движения раскладчика
ручной, программный
Режимы работы раскладчика
По программе - рядовый, секционный, ортоциклический
Габаритные размеры, мм
В=850 Н=700 L=12500
Масса, кг
70
Номинальная потребляемая мощность, кВт
1.1
Управление
Автоматическое, ручное
Паораметры электрической сети
380 В / 50 Гц
Функции, выполняемые оператором
• установка каркаса (оправки);
• заправка наматываемого материала на оправку;
• установка параметров намотки:
№ секции,
число витков намотки в секции,
скорость намотки,
число витков, выполняемых на пониженной скорости,
направление вращения вала,
шаг раскладки,
направление раскладки,
режим раскладки: ортоциклическая или рядовая,
расстояние между секциями,
направление перехода,
направление отсчета витков,
последовательность намотки секций;
• отрезание провода;
