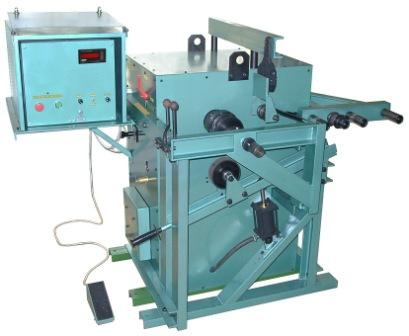

МАШИНА ДЛЯ НАМОТКИ МАГНИТОПРОВОДА МНМ

Станок предназначен для намотки прямоугольных и круглых витых магнитопроводов из электротехнической ленты.
Подпись к рисунку № 1
Подпись к рисунку № 2
Технические характеристики оборудования Толщина ленты, мм

Толщина ленты, мм

0.05 – 0.4

Макс. диаметр магнитопровода, мм

120

Ширина наматываемой ленты, мм

10 … 70

Производительность об/мин.

0…30

Счетчик числа витков

электронный, реверсивный,

99-ти программный,с долговременной памятью данных

Задаваемое число витков намотки

0.1 до 9999.9

Габаритные размеры, мм

В=1220   Н=1200   L=1800

Вес, кг

500

Номинальная потребляемая мощность, кВт

1.5

Управление

автоматическое и ручное

Напряжение/частота питания, В/Гц

3х220/ 50

Давление воздуха на входе в станок, атм.

4-6

-         температура воздуха

-         влажность воздуха не более



22° ± 10° С

80% при температуре 25° С



Функции, выполняемые оператором

• заправка ленты на оправку;
• установка параметров намотки:
• количество витков намотки,
• направление
• вращения вала намотки,
включение режима уменьшения
скорости намотки
(в дальнейшем включение домотки),
скорость домотки и т.д.
• включение прижимного ролика;
• пуск станка;
• приварка последнего витка
• отрезание ленты;
• снятие магнитопровода
