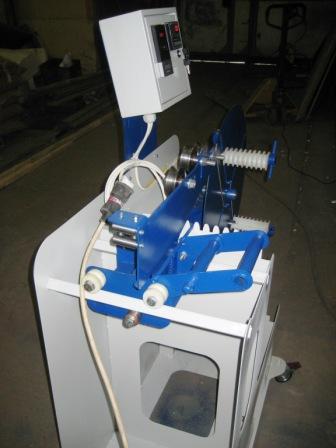

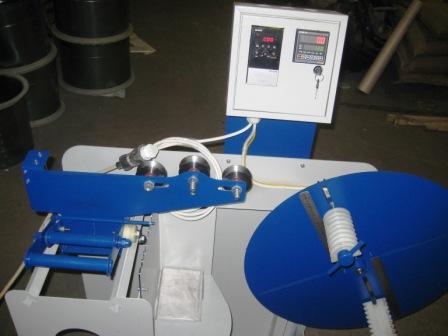

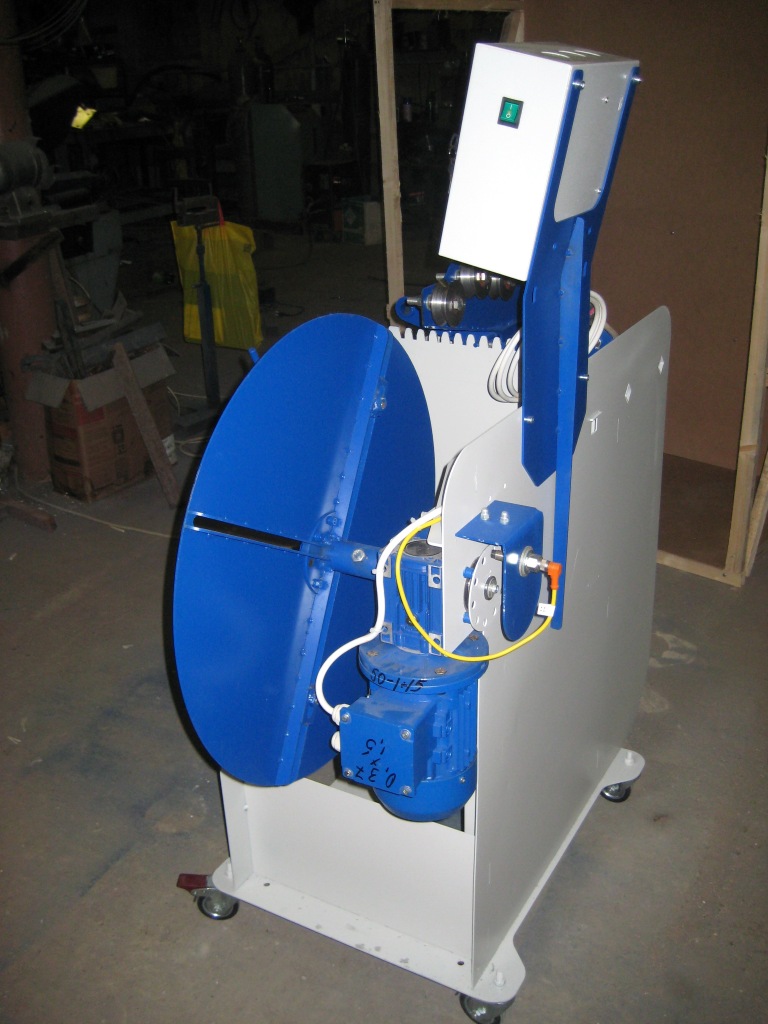

МАШИНА ДЛЯ НАМОТКИ всыпных обмоток МНВО-600

Станок предназначен для производства всыпных обмоток трансформаторов, для намотки бухт каната, намотки троса, изготовления шинопроводов. Может быть использован при изготовлении электродвигателей до 100кВт.




Технические характеристики оборудования Толщина проволоки, мм

Диаметр провода, мм

0.5 – 8

Частота вращения шпинделя, об./мин

0 – 75

Мах. диаметр изделия, мм

600

Ширина паза ламели, мм

10 – 20

Счетчик витков

Электронный

Задаваемое количество витков намотки

1  –  9999

Габаритные размеры машины, мм

В=650   Н=1100   L=1800

Масса оборудования, кг

120

Номинальная потребляемая мощность, кВт

1,0

Управление

Автоматическое, ручное

Параметры электрической сети

380 В / 50 Гц

ВИДЕО



Функции, выполняемые оператором

установка оправки на станок;
заправка провода на оправку;
установка параметров намотки:
     количество витков намотки;
     направление вращения вала станка;
     включение режима уменьшения скорости намотки,
     скорость домотки и т.д.
запуск станка;
фиксация витков всыпной обмотки;
отрезание провода;
снятие готовой всыпной обмотки.
