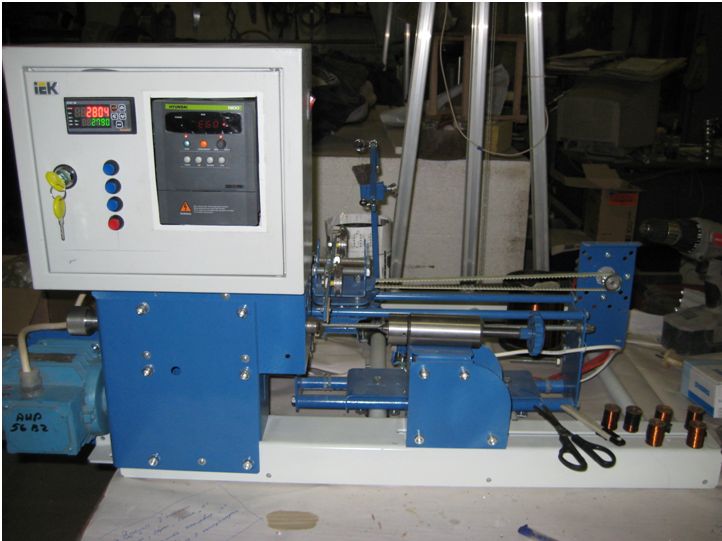

Высокопроизводительный станок для намотки тонких нитей.
Ширина раскладки до 300 мм.
Поддерживаются все 3 типа раскладки витков горизонтальной намотки: секционный, рядовый, ортоциклический.
Скорость намотки при испытаниях составила 24 000 витков за 8 минут, при толщине нити 0,063 м.

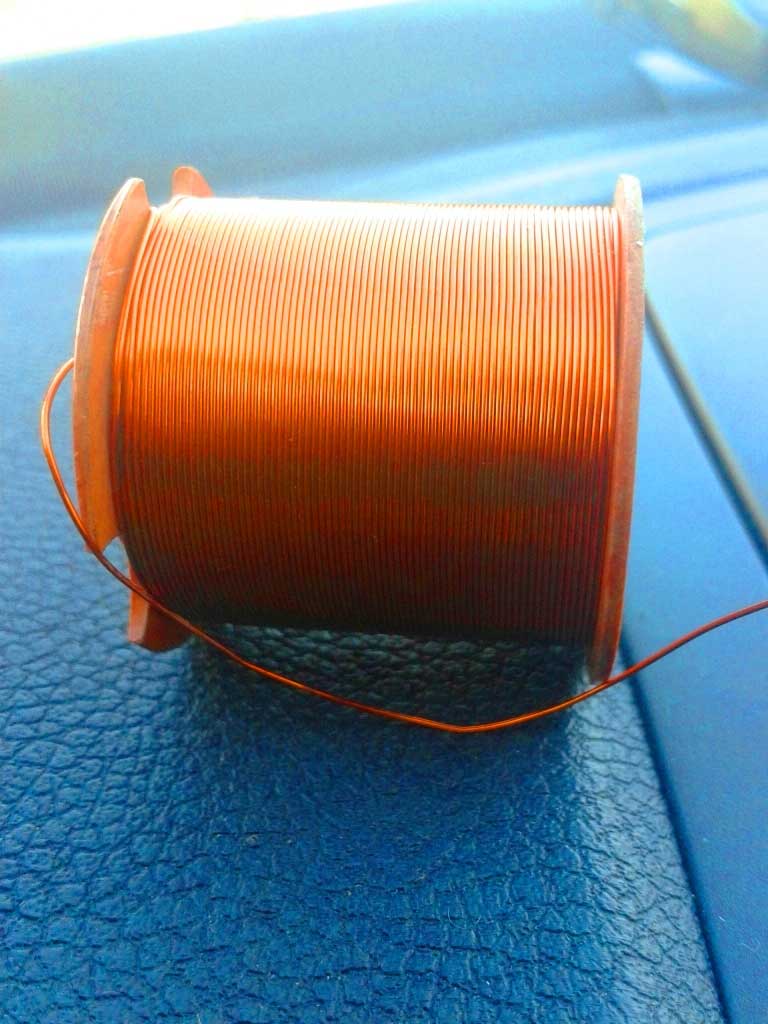

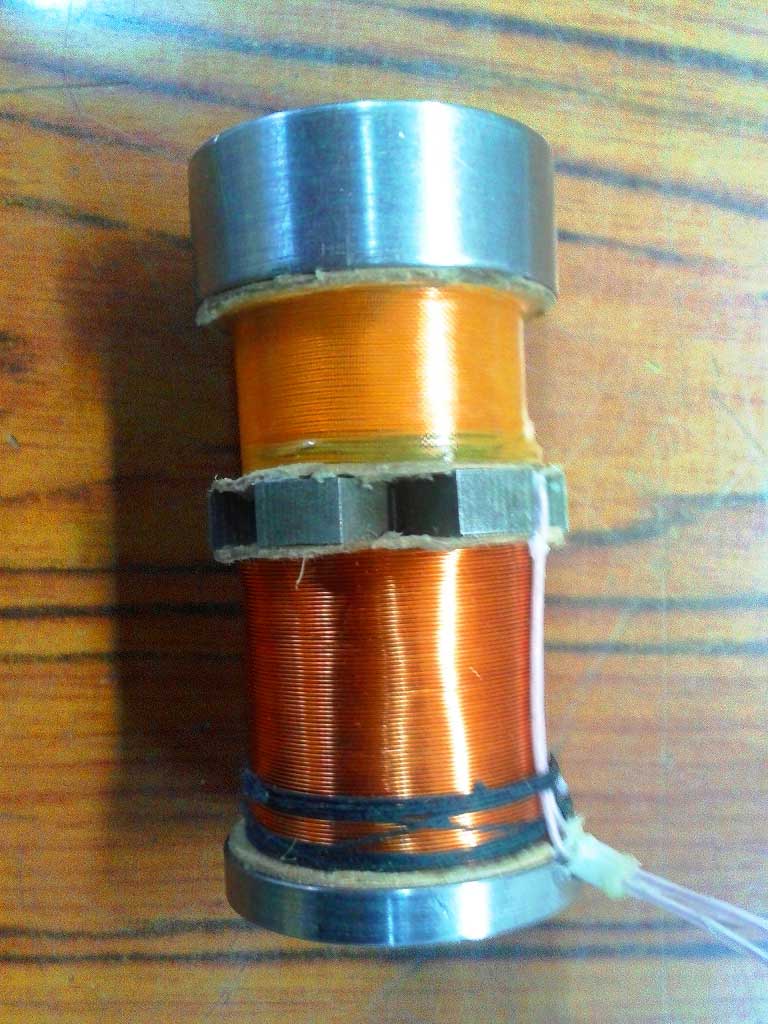

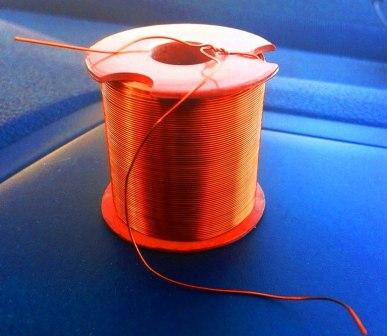

Также, на данном станке возможна перемотка провода с катушек большого диаметра, намотка ниток и лески на катушки и бобины, намотка малогабаритных конструкций из композитных материалов.
Наилучшее соотношение по критерию «цена-качество».
Известный зарубежный аналог дороже на порядок, при существенно большем энергопотреблении.
Имеется функция автоматического останова при достижении заданного количества витков.
Разгон и остановка шпинделя происходит постепенно, скорость на различных участках поддерживается автоматически, по программе.

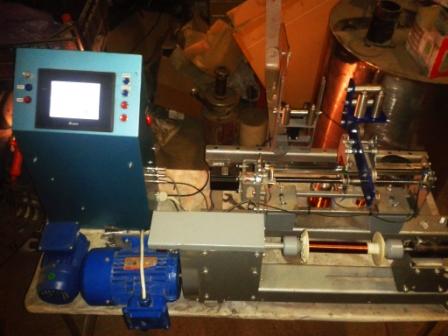

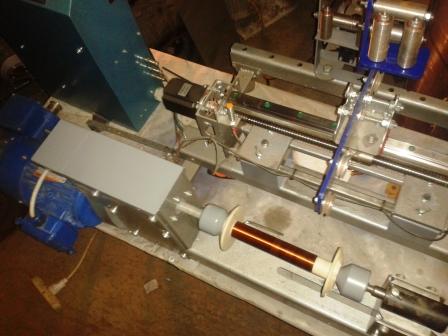

Оборудование позволяет производить одновременно намотку на нескольких оправок.
Низкое потребление энергии и возможность подключения к однофазной сети делают монтаж и работу на данном станке легкими и незатратными.
Минимальные требования к производственному помещению и низкая стоимость эксплуатации.
| |
| Технические характеристики оборудования
Толщина проволоки, мм
|
Толщина проволоки
|
0,08 - 1,5 мм
|
|
Максимальная ширина намотки
|
300 мм
|
|
Максимальный диаметр намотки
|
110 мм
|
|
Максимальная масса обмотки с
оправкой
|
10 кг
|
|
Регулируемые обороты шпинделя
|
0 … 3000 об./мин
|
|
Счетчик числа витков:
|
электронный, реверсивный,
99 программ, с FLASH-памятью
|
|
Задаваемое число витков
намотки
|
от 0.1 до 9999.9
|
|
Реверс направления движения
раскладчика
|
ручной, по датчикам направления раскладки, программный
|
|
Режимы работы раскладчика
|
Программируемый - рядовый, секционный, ортоциклический
|
|
Габаритные размеры
|
В=800мм, Н=700мм, L=1100 мм
|
|
Вес
|
40 кг
|
|
Номинальная потребляемая
мощность
|
0,5 кВт
|
|
Управление
|
автоматическое и ручное
|
|
Напряжение/частота питания
|
220 В / 50 Гц
|
|
-
температура воздуха в рабочем помещении
-
влажность воздуха, не более
|
22° ± 10° С
80% при температуре 25° С
|
| Функции, выполняемые оператором
• заправка проволоки (провода) на каркас (оправку);
• установка параметров намотки:
№ секции,
число витков намотки в секции, скорость намотки,
число витков домотки (режим уменьшения скорости намотки),
число витков старта,
направление вращения вала намотки,
скорость намотки и скорость домотки,
шаг раскладки,
направление раскладки,
режим раскладки (ортоциклическая или рядовая),
расстояние между секциями (шаг перехода),
направление перехода, направление счета витков,
последовательность намотки секций,
• отрезание провода;
• снятие готового изделия с оправки.
|
