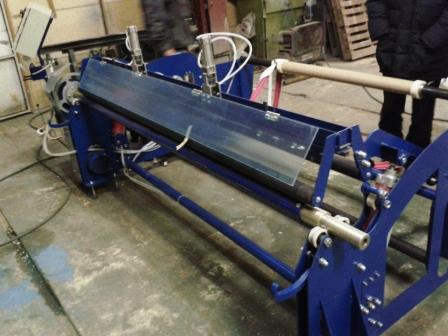

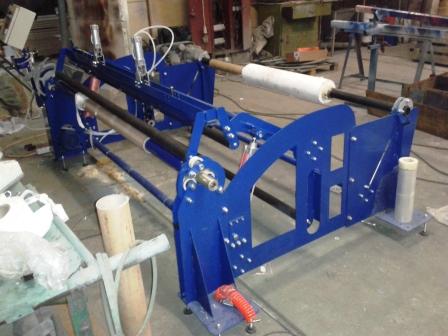

МАШИНА ДЛЯ ПРОДОЛЬНОЙ РЕЗКИ ПЛОСКИХ МАТЕРИАЛОВ МПМ-2200Р

Предлагаемая машина предназначена для продольной резки материала (нетканые материалы, пленка, бумага, фольга и другое).

Легкий малогабаритный намоточный станок с низким энергопотреблением- 1,5 КВт.

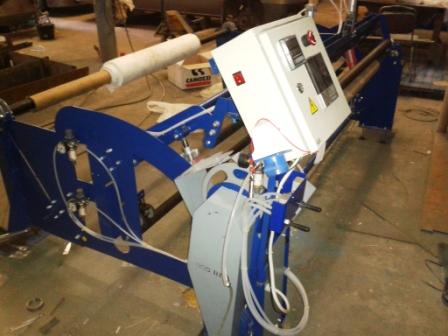

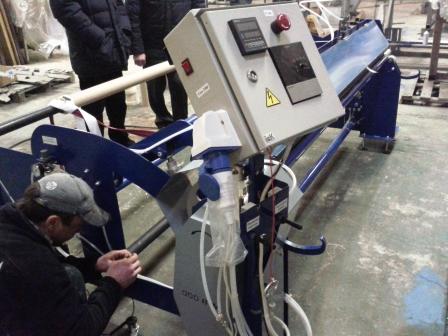

Управление машиной осуществляется посредством цифрового блока управления. На передней панели блока управления установлен счетчик и частотный преобразователь.

Обеспечивается высокая точность отрезания по ширине: до 1%.

Кроме того, на данном станке возможна перемотка рулонов с большего диаметра на меньший.

Возможно изготовление оборудования с любой шириной области перемотки, в пределах технических возможностей.










Технические характеристики оборудования Толщина проволоки, мм



Параметр

Значение

1

Грузоподъемность разматываемого материала

500 кг

2

Грузоподъемность наматываемого материала

350 кг

3

Производительность при резки

80 м/мин.

4

Точность резки

1,0 %

5

Толщины разрезаемого материала

0,04-5,0 мм

6

Температура окружающей среды

+5…+25 ˚С

7

Плотность разрезаемого материала

300 г/м

8

Установленная электрическая мощность

1.5 кВт

9

Режим работы

продолжительный

10

Номинальное напряжение питания

220 В

11

Габаритные размеры ДхШхВ

2800 х 2000 х 1400 мм

12

Масса нетто

500 кг

13

Требуемая пневмо-магистраль

6 атм.

ВИДЕО 1

ВИДЕО 2

ВИДЕО 3

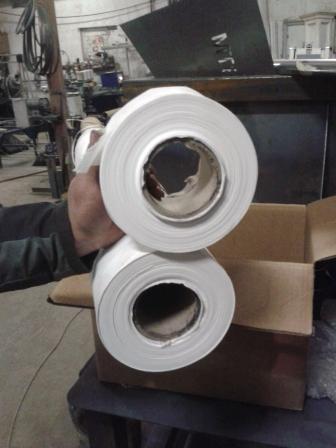

Отрезание



Функции, выполняемые оператором

Подготовка к работе
1. Установку разместить на горизонтальной поверхности в соответствии с технологической схемой.
2. Установка поставляется в частично разобранном состоянии. При сборке следует проследить, чтобы внутреннее расстояние от профильной трубы до противоположной профильной трубы размоточного узла составляло 2252мм.
3. Подключить установку к питающей сети посредством разъема 220В.

Порядок работы

После установки и заправки материала нужно проверить отсутствие утечки воздуха из пневматической системы.
Открыть электрический шкаф и перевести автоматический выключатель в положение «Включено». При этом заработает вентилятор принудительного охлаждения частотного преобразователя.
При подаче напряжения на блок управления машины загорится светодиодный индикатор на счетчике. На частотном преобразователе тоже загорится индикатор.
Управление машиной осуществляется посредством цифрового блока управления.

После установки пневмовала, с порезанными гильзами, в посадочные места, нужно зафиксировать его роликами с регулируемыми эксцентриками, устанавливаем гильзы в размер.
Далее происходит установка ножей в размер отрезанных гильз.
Устанавливаем разматываемый рулон.

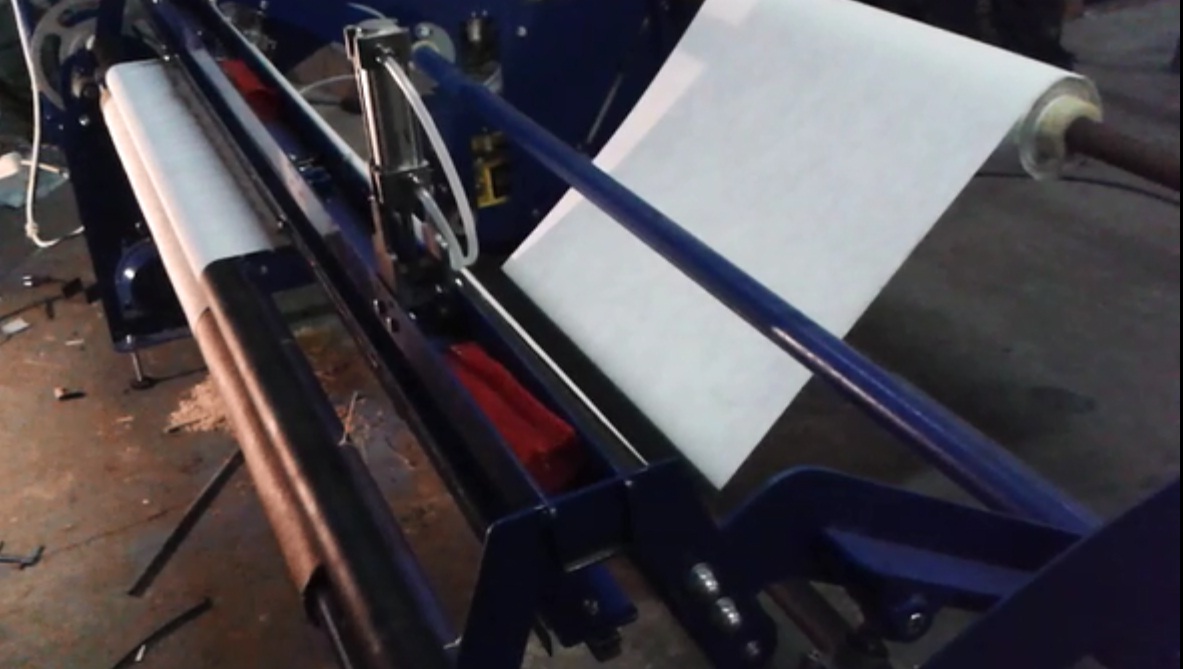

При работе машины материал проходит под нижним роликом. При заправке выводим его к ножам, аккуратно проводим его под ножами (ножи стоят в поднятом состоянии).
Заправляем материал на пневмовал с гильзами, рукой вращаем за колесо с торца пневмовала, делаем один оборот.
Далее выставляем на счетчике отматываемый метраж (с точностью до мм), который будем резать и наматывать на пневмовал.
Опускаем ножи вниз путем нажатия клавиши на панели управления. Включаем на счетчике режим «пуск», плавно регулируем скорость. Машина автоматически останавливается после отмотки метража, установленного на счетчике.
После остановки: поднять ножи, отрезать ножом кромку намотанного материала.

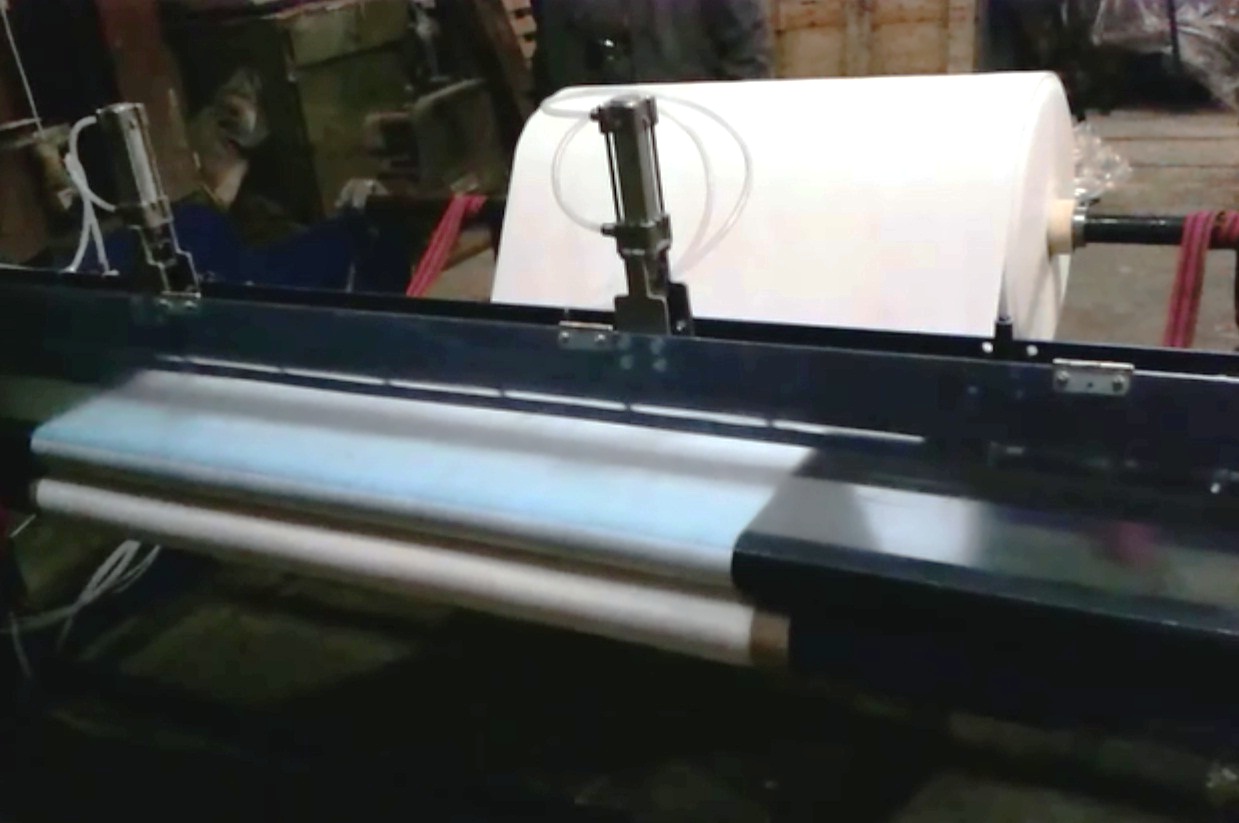

Резка материала производится на ролике, где стоит энкодер.
Допускается резать, не поднимая ножи, а потом домотать вручную.
