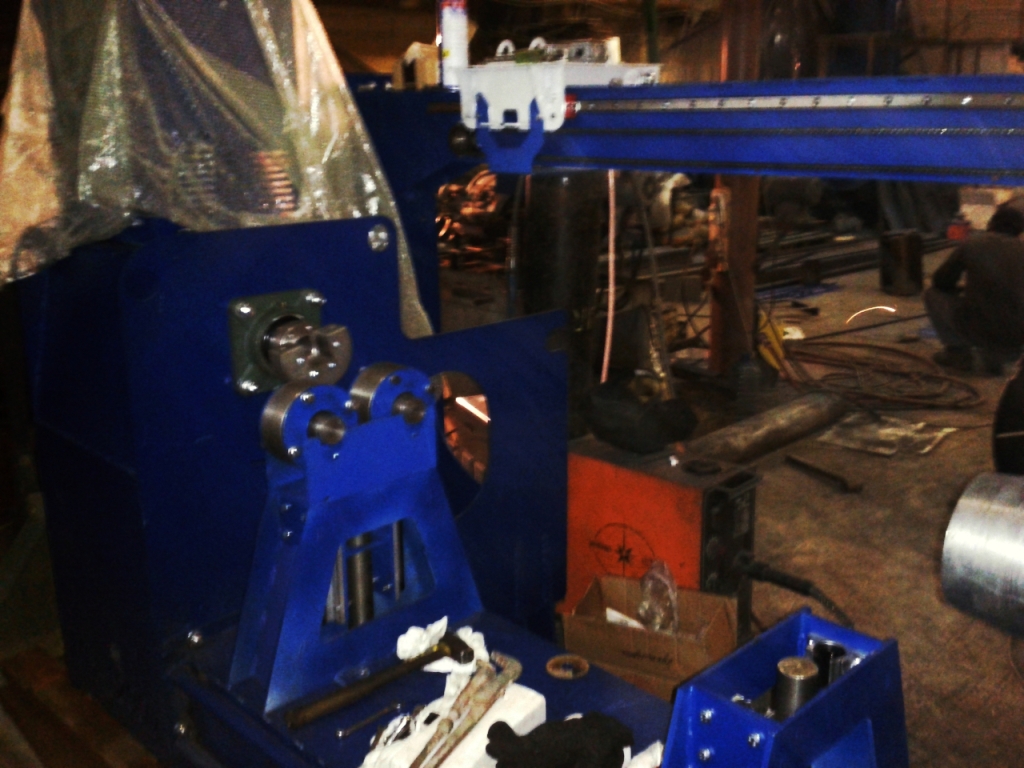

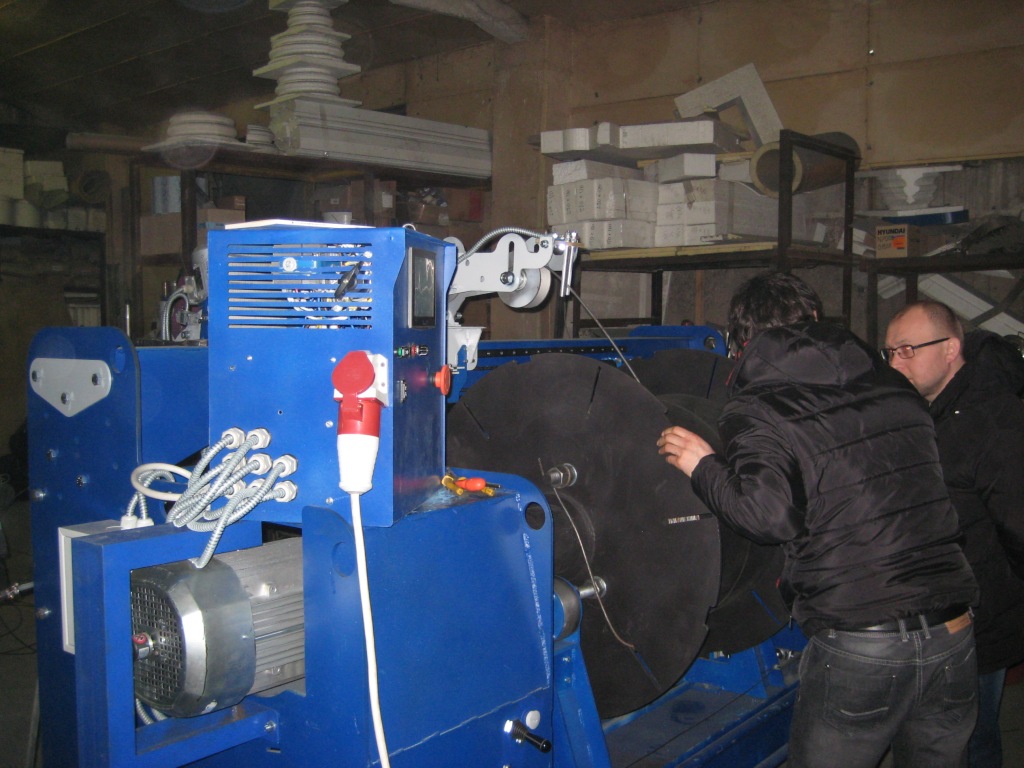

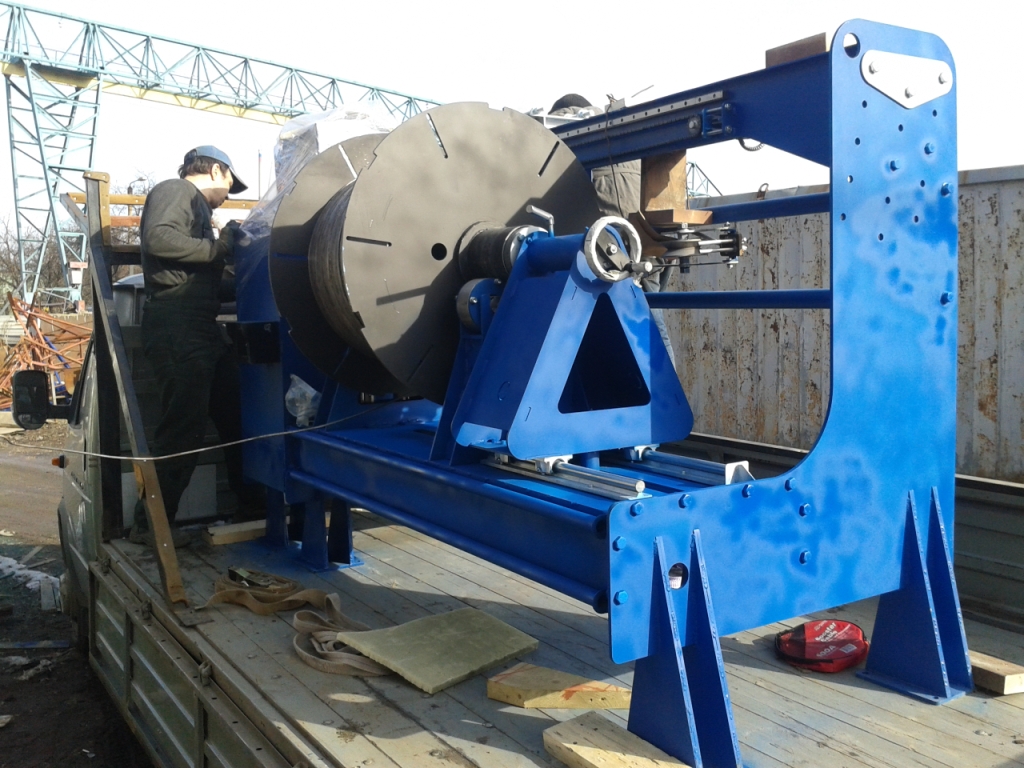

МАШИНА ДЛЯ НАМОТКИ БОЛЬШИХ БОБИН МН-2000М

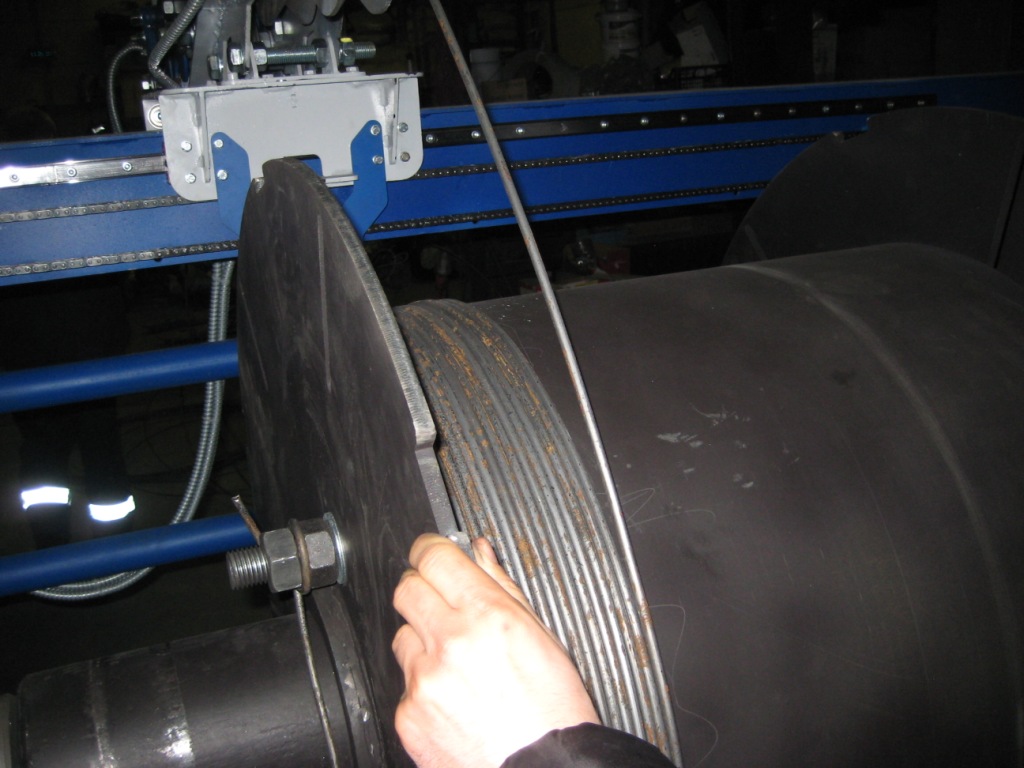

Станок предназначен для намотки катушек большого размера с применением секционной, рядовой или ортоциклической раскладки.

Основное назначение станка - намотка троса и изготовление бобин большого размера, однако он хорошо зарекомендовал себя в технологических процессах намотки неметаллических материалов: шнура, шпагата, стекловолокна. Также оборудование превосходно справляется с намоткой ниток на бобины, с навивкой нихромовых спиралей и намоткой нихромовой проволоки на оправку, намоткой провода.

Кроме того, станок успешно применяется в производстве трансформаторов.

Допускается использование каркаса диаметром до 850 мм. Максимальная ширина раскладки - 1200 мм.

Станок оборудован электронным счетчиком витков, контроллером управления, датчиками изменения направления раскладки. Параметры намотки можно программировать.








Технические характеристики оборудования Толщина проволоки, мм





ВИДЕО

Толщина проволоки, мм

3,0 … 9,0

Габариты изделия, мм

Максимальная ширина намотки

1200

Максимальный диаметр намотки

850

Максимальное сечение (высота) намотки  мм2

0,5 … 80

Максимальная масса обмотки с оправкой, кг

2000

Диапазон регулировки оборотов шпинделя, об./мин

От 0 до 100

Счетчик числа витков

электронный, реверсивный,

99-ти программный, с памятью

Задаваемое количество витков намотки

0.1 до 9999.9

Реверс направления движения раскладчика

ручной, по датчикам направления раскладки, программный

Режимы работы раскладчика

Программируемый - рядовый, секционный, ортоциклический

Габаритные размеры, мм

В=1750 Н=1750 L=3800

Масса, кг

950

Номинальная потребляемая мощность, кВт

5

Управление

автоматическое и ручное

Напряжение/частота питания, В/Гц

3х220/ 50

-          температура воздуха

-          влажность воздуха не более

22° ± 10° С

80% при температуре 25° С



Функции, выполняемые оператором

• заправка проволоки (стекловолокна, нити, нихром) на каркас (оправку);
• установка параметров намотки:
      № секции,
количество витков намотки в секции,
скорость намотки,
количество витков домотки (режим уменьшения скорости намотки),
количество витков старта,
направление вращения вала намотки,
скорость намотки и скорость домотки,
шаг раскладки,
направление раскладки,
режим раскладки (ортоциклическая или рядовая),
расстояние между секциями (шаг перехода),
направление перехода,
направление счета витков,
последовательность намотки секций,
• отрезание проволоки и ее фиксация;
• снятие готового изделия с оправки.
