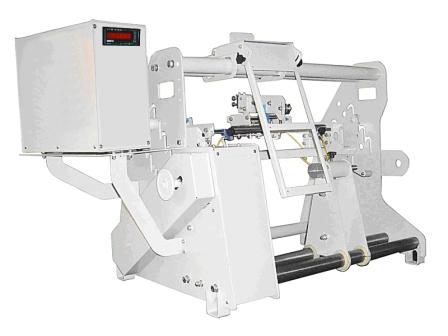

МАШИНА ДЛЯ НАМОТКИ ПРОВОЛОКИ МН-400

Станок предназначен для намотки катушек секционной и рядовой раскладкой.

С помощью предлагаемого станка можно организовать намотку дросселей и катушек индуктивности, намотку ниток, мерную намотку ленты.

Также оборудование может использоваться для производства изделий из стеклоткани, для намотки спиралей из нихромовой проволоки.

Диаметр каркаса - до 400 мм. Максимальный диаметр намотки - до 350 мм.

Оптимален для намотки проволоки на каркас и на кассеты. Толщина проволоки - от 0,5 до 8 мм.

Поддерживаются секционная и рядовая раскладка витков.

Станок оснащен 2 датчиками направления раскладки и контроллером ЧПУ.

Скорость вращения шпинделя регулируется от 1 до 3000 оборотов в минуту, с точностью до 1 оборота.

Все основные параметры намотки изделий могут быть запрограммированы и сохраняются на FLASH-накопителе Количество программ - 99.




Технические характеристики оборудования Толщина провода, мм

Толщина провода, мм

0,1 … 5,0

Габариты изделия, мм



Максимальная ширина намотки

400 (600)

Максимальный диаметр намотки

350

Масса обмотки с оправкой

не более 30 кг

Диапазон регулировок оборотов шпинделя, об./мин

0 … 3000

Счетчик числа витков

электронный, реверсивный,

99 программ, с памятью

Задаваемое количество витков намотки

0.1 до 9999.9

Настройка реверса направления движения раскладчика

вручную, по датчикам направления раскладки, программно

Режимы работы раскладчика

Программируемый - рядовый, секционный, ортоциклический

Габаритные размеры, мм

В=700 Н=900 L=1350

Вес, кг

80

Номинальная потребляемая мощность, кВт

1.7

Управление

автоматическое и ручное

Напряжение/частота питания, В/Гц

3х220/ 50

-         температура воздуха

-         влажность воздуха не более



22° ± 10° С

80% при температуре 25° С



Функции, выполняемые оператором

• заправка провода (стекловолокна, нити, нихром) на каркас (оправку);
• установка параметров намотки: № секции, число витков намотки в секции, скорость намотки, число витков домотки (режим уменьшения скорости намотки), число витков старта, направление вращения вала намотки, скорость намотки и скорость домотки, шаг раскладки, направление раскладки, режим раскладки (ортоциклическая или рядовая), расстояние между секциями (шаг перехода), направление перехода, направление счета витков, последовательность намотки секций,
• пуск станка;
• отрезание провода и его фиксация;
