Машина : намотка фольги, перемотка фольги, перемотка рулонов

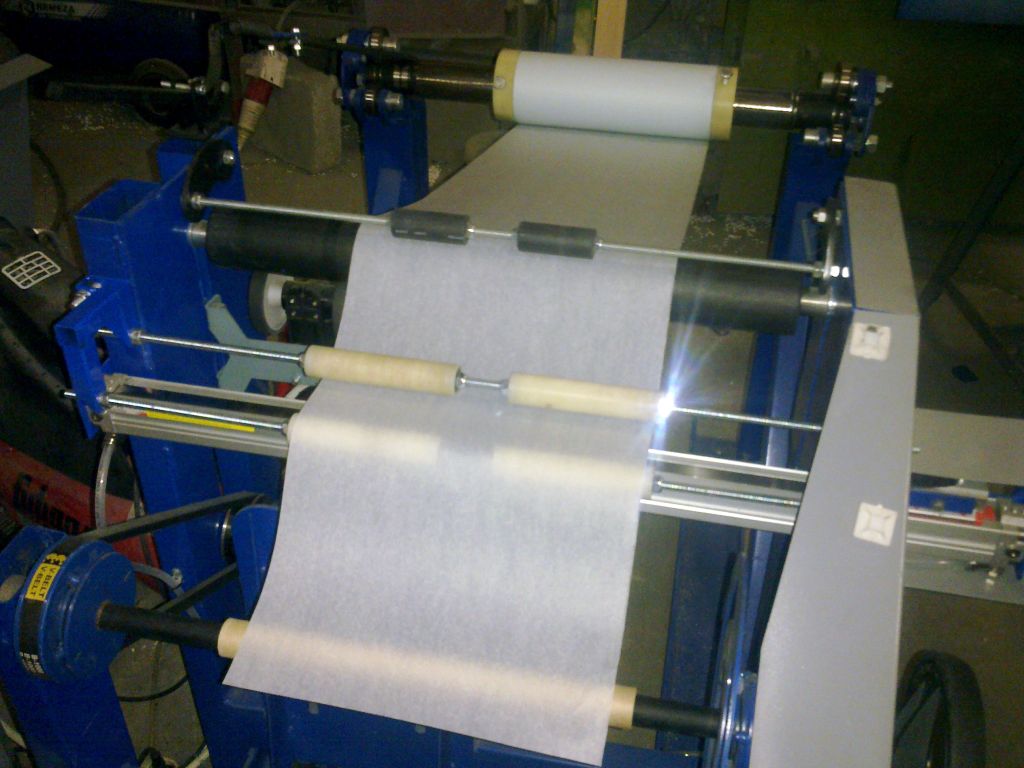

Машина для перемотки фольги, пергаментной бумаги и спанбонда на рулон массой до 500 кг.

Данное оборудование входит в состав узла фасовки технологической линии по производству спанбонда.

Машина состоит из несущей рамы, выполненной из трубного и сортового проката на сварных соединениях.

Намотка происходит на безвтулочный сборный механический вал, который состоит из двух половинок разрезанной оправки и внутреннего штока. Для фиксации такого вала по бокам надеваются резинки.

Опционально ставится пневмо-вал с конической фиксацией по торцам.

Вал устанавливается на конусы с подшипниковыми узлами.

Слева (если стоять лицом к намотке) находится панель управления, привод АИС-90 1000 об./мин. и ремень Б-1000, справа находится маховик для ручной намотки.

Узел размотки состоит из роликов упорных (подшипник 80304), на которые устанавливается вал с материалом.

Имеется ремень торможения рулона с регулируемой натяжкой. Ремень съемный.

Вал состоит из трубы, опоры и полиамидных втулок под гильзу Д76.

Управление машиной осуществляется посредством цифрового блока управления, закрепленного на кронштейне.

На передней панели блока управления установлен счетчик и частотный преобразователь.


Масса разматываемого материала	40 кг
Масса наматываемого материала	0.5 кг
Скорость намотки	до 100 м/мин
Толщина наматываемого материала (фольга 0,02-0,2)	0,02 - 5 мм
Температура окружающей среды	+5…+25 С
Установленная электрическая мощность	1,1 КВт
Режим работы	продолжительный
Номинальное напряжение питания	220 В
Габаритные размеры ДхШхВ	2000 мм х 1400 мм х 900 мм
Масса нетто	200 кг

ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ

Подготовка к работе.

Установку разместить на ровном месте в соответствии с технологической схемой.
Подключить установку к питающей сети посредством разъема 220В.

Для обеспечения работы машины требуется источник электропитания напряжением 220В и мощностью не менее 1.5 кВт.

Функции, выполняемые оператором

Подключить установку к питающей сети посредством разъема 220В.

Установить гильзу в конусы.
Сборка размоточного вала. с двух сторон в шпулю Д76 вставляем полиамидные втулки Д76, далее сквозь них пронизываем опорную трубу.

C двух сторон вставить опоры.

Установить рулон на узел размотки с помощью гидравлической тележки или подъемного механизма.

Установить намоточный вал. Фиксируем его конусами, при этом вал должен разжаться до 35 мм в центре.

Проверить фиксаторы на узле размотки.

Открыть электрический шкаф и перевести автоматический выключатель в положение «Включено».
При этом заработает вентилятор принудительного охлаждения частотного преобразователя.

При подаче напряжения на блок управления машины загорится светодиодный индикатор на счетчике. На частотном преобразователе тоже загорится индикатор.

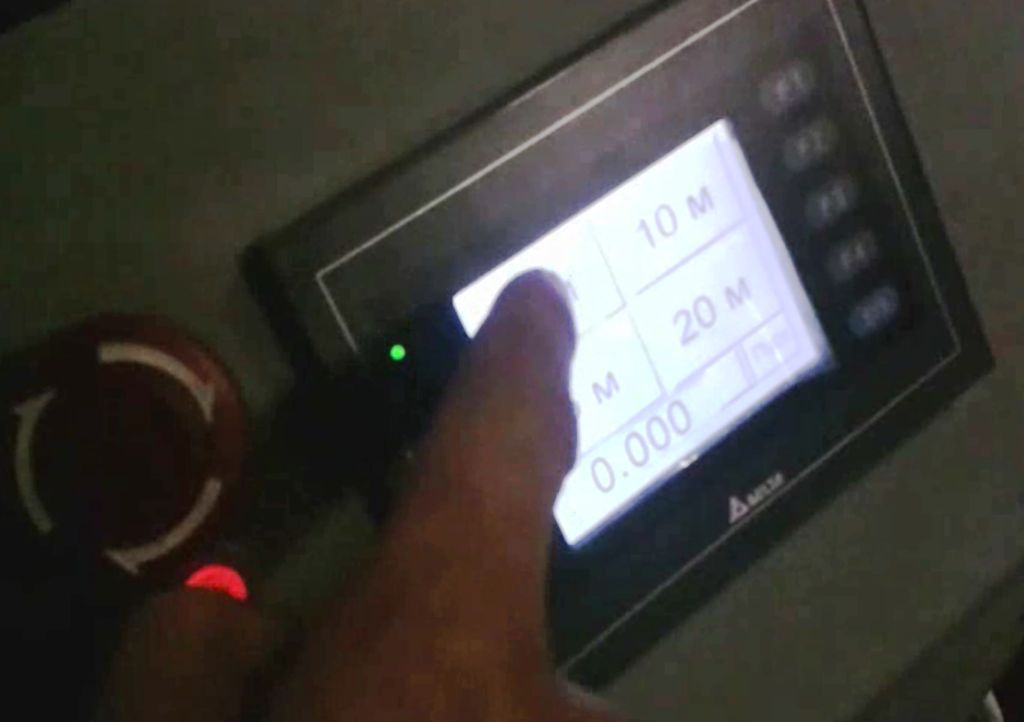

Установить на счетчике количество метров в рулоне, скорость намотки, скорость домотки до останова.
При необходимости можно задавать коэффициент корректировки.

Установить вручную счетчик до ровного значения.

Запустить намотку. Плавно регулируем скорость. Останов произойдет автоматически.

Малярным скотчем зафиксировать материал на валу, отрезать ножом намотанный материал перед роликом.Вручную домотать остаток бухты на 1-2 оборота.

Снять намотанный рулон и установить новый.

При необходимости повторить все операции, начиная со второй.
