Машина МПМ-600: намотка фольги, намотка пергамента, намотка бумаги, намотка рукава

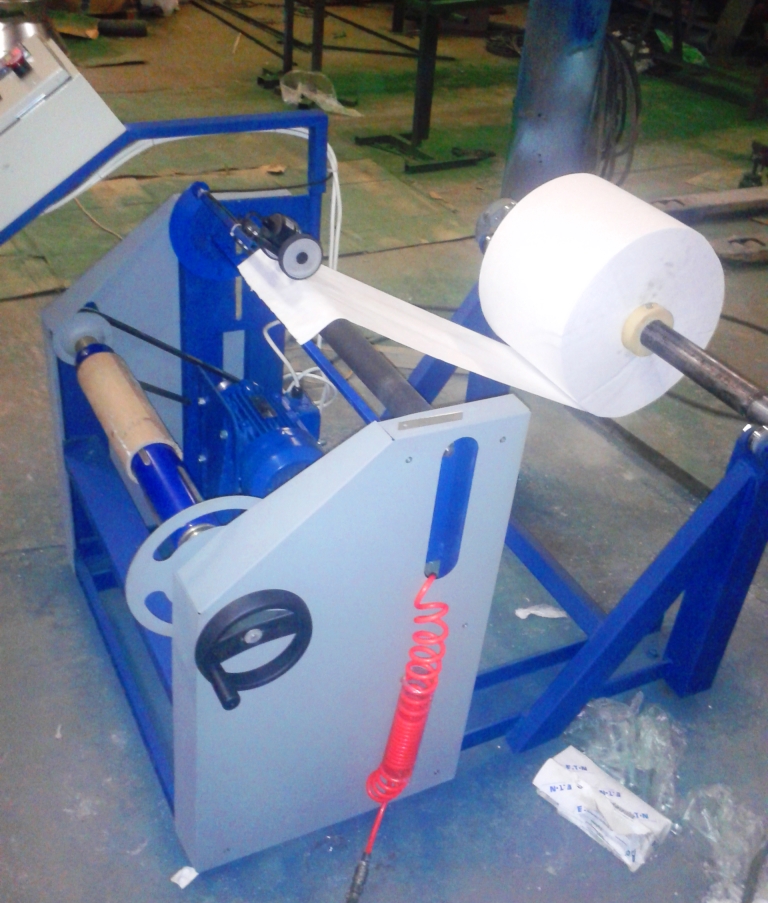

Машина МПМ-600 предназначена для гильзовой и безвтулочной перемотки фольги, пергамента и полимерного рукава.

Для обеспечения работы машины требуется источник электропитания напряжением 220В и мощностью не менее 1.1 кВт.

Машина состоит из несущей рамы , выполненной из трубного и сортового проката на сварных соединениях.

Намотка происходит на безвтулочный механический вал сборный, который состоит из двух половинок разрезанной оправки и внутреннего штока (для фиксации такого вала по бокам одеваются резинки).

Вал устанавливается на конусы с подшипниковыми узлами. Привод эл.двигатель АИС90 1000об/мин и ремень Б-1000, справа маховик для ручной намотки.

Энкодер – считывающее устройство с реверсом ( учитываются метры), установлен на промежуточном ролике.

Панель управления позволяет задавать количество метров, скорость намотки.

Узел размотки состоит из роликов упорных (подшипник 80304), на которые устанавливается вал с материалом.

Вал состоит из трубы, опоры и полиамидных втулок под гильзу Д76.

Фиксаторы нужно обязательно закрывать при перемотке.

Имеется ремень торможения с регулируемой натяжкой.

Во время заправки материала на гильзу необходимо ремень торможения отпустить (тормоз ручной).

Управление машиной осуществляется посредством цифрового блока управления, есть фиксированные значения 3,5,10,20 метров.

Также можно задать собственное значение длины наматываемого материала. Запуск машины - по кнопке "ПУСК".

Функции, выполняемые оператором

Подключение машины к розетке 220 В, с разрешенной нагрузкой не менее 16А. Также, подключаем компрессор к 220В.

Сборка размоточного вала. С двух сторон в шпулю Д76 вставляются полиамидные втулки Д76, далее сквозь них пронизывается опорная труба и фиксируется болтами в центре перемотки.

Устанавливается рулон на узел размотки с помощью гидравлической тележки или подъемного механизма.

ЗакрыТЬ фиксаторы, поджимая гайками.

Провести тормозной ремень с пружиной вокруг размоточного вала и продеть в ушко ручного тормоза пружину.

Установить намоточный вал с гильзой на промежуточные резинки. ВАЖНО – распределить 3-4 резинки на валу, чтобы гильза встала на середину
(или до отметки вала), а также съем намотанной гильзы производить обязательно с той же стороны, для того, чтобы резинки остались в том же месте.
Установка намоточного вала с гильзой (или разъемной оправкой) фиксируется конусами, при закручивании пластикового маховика.

Отпустить ручной тормоз, для ослабления заправки материала. Схема заправки прилагается.

Дополнительно сделать 2-3 оборота материала на гильзе с помощью металлического маховика.

Натянуть ручной тормоз.

Проверяем рабочее давление в системе 4-6 атмосфер, для обеспечения работы отрезного пневмо-ножа.

На панели управления установить максимальные обороты на намотке. Кнопка аварийного отключения должна быть отжата.

Далее нажать одну из кнопок на панели, чтобы установить длину намотки. После намотки включается автоматически отрезка.

Домотав остаток ручным маховиком (5), зафиксировать материал (скотч, стикер, пленка).

После остановки работы раскрутить вал с гильзой, снять гильзу в том же направлении как и одевали (чтобы резинки остались на месте).
