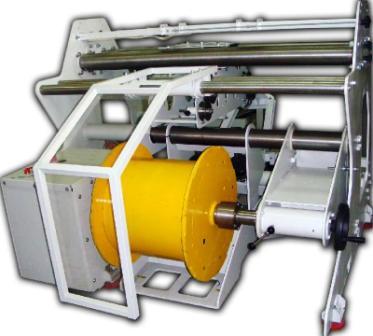

МАШИНА ДЛЯ НАМОТКИ ПРОВОЛОКИ МН-750

Станок предназначен для намотки проволоки, намотки канатов, провода и других материалов секционной и рядовой раскладкой. Диаметр каркаса до 850 мм, ширина раскладки - до 800 мм.

Станок позволяет наматывать бухту массой до 1500 кг без применения каркаса.

Измерение длины намотанного материала и останов при достижении определенного значения производится автоматически.

На данном намоточном оборудовании можно выполнять точную намотку каната толщиной до 22 мм.

Установка и съем оправки на данном станке может выполняться при помощи пневмо-лопаты.

Станок обслуживается одим рабочим с квалификацией не ниже 3 разряда.


Технические характеристики оборудования Толщина проволоки, шины, мм

Толщина проволоки, шины, мм

0,8 … 6,0

Макс. ширина намотки, мм

600 (1000)

Макс. диаметр намотки, мм

750

Макс. биение , мм

0,5

Макс. вес обмотки с оправкой, кг

1500 (400кг при 200об/мин.)

Регулируемые обороты шпинделя, об./мин

0 … 600

Счетчик числа витков

электронный, реверсивный,

99-ти программный, с памятью

Задаваемое число витков намотки

0.1 до 9999.9

Реверс направления движения раскладчика

ручной, по датчикам направления раскладки, программный

Режимы работы раскладчика

Программируемый - рядовый, секционный, ортоциклический

Габаритные размеры, мм

В=1300 Н=1500 L=1800

Вес, кг

1300

Номинальная потребляемая мощность, кВт

12

Управление

автоматическое и ручное

Напряжение/частота питания, В/Гц

3х220/ 50

-         температура воздуха

-         влажность воздуха не более



22° ± 10° С

80% при температуре 25° С



Функции, выполняемые оператором

• фиксация каркаса (оправки) на шпиндель, поджатием задней бабкой;
• заправка проволоки (каната, провода) на каркас (оправку);
• установка параметров намотки: № секции, число витков намотки в секции, скорость намотки, число витков домотки (режим уменьшения скорости намотки), число витков старта, направление вращения вала намотки, скорость намотки и скорость домотки, шаг раскладки, направление раскладки, режим раскладки (ортоциклическая или рядовая), расстояние между секциями (шаг перехода), направление перехода, направление счета витков, последовательность намотки секций,
• отрезание проволоки и ее фиксация
