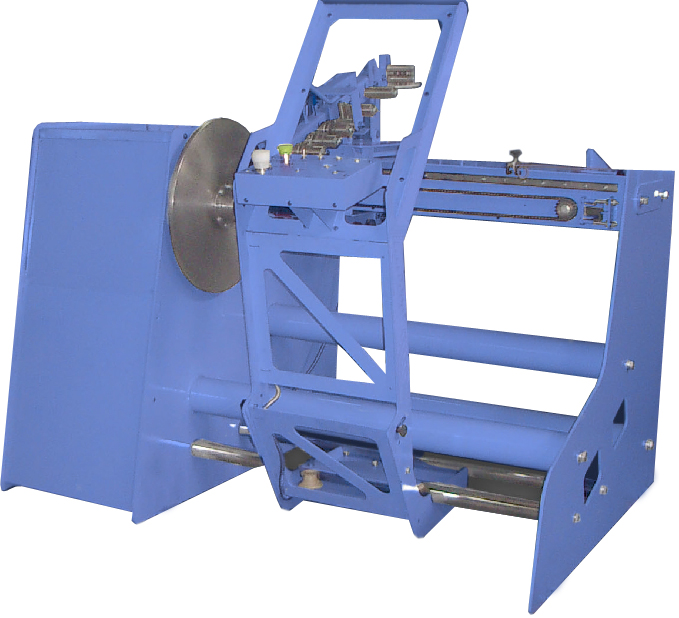

МАШИНА ДЛЯ НАМОТКИ ПРОВОЛОКИ МН-600

Станок предназначен для намотки секционной и рядовой раскладкой.

Обеспечивает намотку проволоки, провода и других материалов: медных шин, стекловолокна, нихромовой проволоки, ленты.

Также может использоваться для намотки ниток и шпагата.

Тип раскладки: секционная, рядовая.

Станок оснащен программным контроллером, датчиками направления раскладки, устройством защитного отключения.

Данное оборудование по выполняемым функциям аналогично Машине для намотки проволоки МН-400 и Машине для намотки проволоки и изоляции МН-300.2, но предназначено для намотки катушек больших размеров. Диаметр каркаса - до 850 мм, ширина раскладки - до 600 мм, максимальная масса оправки с изделием - более 900 кг.

Большая масса и крупные габариты заготовки диктуют скорость вращения шпинделя - до 40 оборотов в минуту.




Технические характеристики оборудования Толщина проволоки, шины, мм

Толщина материала намотки, мм

0,3 − 5,0

Габариты заготовки, мм



Max. ширина намотки, мм

600

Max. диаметр заготовки, мм

850

Max. сечение намотки  мм2

0,5 −  80

Max. масса обмотки, с оправкой, кг

950

Частота вращения шпинделя станка, об./мин

0  − 40

Счетчик витков

Электронный

Задаваемое количество витков намотки

0.1  − 9999

Реверс направления движения раскладчика

По программе

Режимы работы раскладчика

По программе: рядовый, секционный, ортоциклический

Габаритные размеры, мм

В=1800 Н=1750 L=2500

Масса оборудования, кг

800

Номинальная потребляемая мощность, кВт

5,5

Управление

Автоматическое, ручное

Параметры электрической сети

380 В / 50 Гц



Функции, выполняемые оператором

• установка каркаса (оправки) изделия;
• заправка стекловолокна, нити, провода и т.п. на каркас (оправку);
• установка параметров намотки:
     номер секции,
     количество витков в секции,
     скорость намотки,
     количество витков в режиме пониженной скорости намотки, направление вращения вала,
     настройка размера шага раскладки,
     направление раскладки,
     тип раскладки: ортоциклическая или рядовая,
     установка расстояния между секциями,
     направление перехода,
     направление отсчета витков,
     порядок намотки секций;
• отрезание и фиксация материала.
